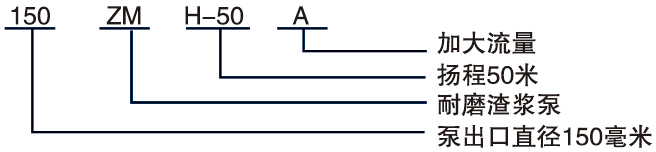

渣漿泵型號意義：

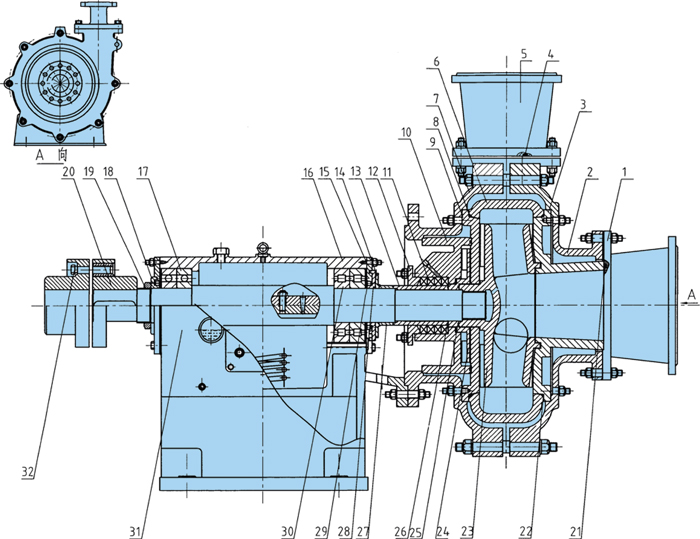

結構圖：

1、入口短管 2、前泵蓋 3、前護板 4、O型橡膠密封圈 5、出口短管 6、護套 7、后泵蓋 8、O型橡膠密封圈 9、后護板 10、填料箱 11、油浸石棉盤根F19 12、填料壓蓋 13、軸套 14、拆卸環 15、軸承壓蓋 16、軸承上蓋 17、向心推力球軸承 18、甩水環 19、拼冒 20、聯軸器 21、O型橡膠密封圈 22、O型橡膠密封圈 23、葉輪 24、副葉輪 25、0型橡膠密封圈 26、O型橡膠密封圈 27、調整套 28、甩水環 29、骨架油封 30、短圓柱滾子軸承 31、4號泵座 32、彈性具銷

結構說明：

ZM型渣漿泵是一種單機單吸懸臂臥式離心泵，在結構上吸收了國內外同類產品的優點而設計的，該泵便于安裝、拆卸檢修方便。

泵頭部分：ZM型渣漿泵為雙泵殼結構，即前、后泵殼、前護板、后護板、護套、軸套組成。過流部分采用JM3制造，前、后泵殼由灰鑄鐵或球墨鑄鐵制造。泵的吐出口位置可根據需要，按45°間隔，旋轉八個不同的角度安裝使用，并可根據用戶要求的角度安裝，葉輪前后蓋板有背葉片以減少泄漏，提高泵的壽命及效率。

軸封部分：軸封有兩種型式，副葉輪軸封及填料軸封。副葉輪軸封具有不稀釋礦漿、密封使用壽命長、密封效果好等優點。填料密封結構簡單，維修方便。

傳動部分：ZM型渣漿泵可采用直接驅動，軸承座承體組件結構強度高，泵軸直徑大，剛性好，懸臂短，在惡劣的工況下不會彎曲和振動。軸承選用重型單列圓錐滾子軸承，能夠承受泵的軸向和徑向載荷。軸承采用油脂潤滑。軸承體兩端有軸承壓蓋，內有密封圈，能有效防止礦漿進入和潤滑脂的外泄，保證軸承安全運行。可根據用戶要求，軸承傳動部位采用對開式，用稀油潤滑，降低軸溫。

渣漿泵主要技術參數
